DZ61Y鍛鋼低溫閘閥
DZ61H鍛鋼低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。閥蓋設計成便于保冷的長頸結構，以保證填料函底部的溫度保持在0℃以上。在閘板的進口側設置泄壓孔，防止閥體中腔的異常升壓。閥門材料進行低溫沖擊試驗，確保材料在低溫下不會發生脆性破壞。用于-101℃以下的低溫閘閥，閥門零部件在精加工前進行深冷處理。
|
產品名稱： |
鍛鋼低溫閘閥 |
產品型號： |
DZ61H、DZ11H |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
閘板式 |
|
公稱壓力： |
1.6Mpa～14.0Mpa/150LB-800LB |
連接方式： |
內螺紋、承插焊、法蘭 |
|
適用溫度： |
-20ºC～-101ºC～-196ºC |
驅動方式： |
手動、傘齒輪、電動、氣動、液動 |
|
閥體材質： |
鍛鋼、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
液氮、乙烯、甲烷、液態天然氣、二氧化碳等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
DZ61H鍛鋼低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。閥蓋設計成便于保冷的長頸結構，以保證填料函底部的溫度保持在0℃以上。在閘板的進口側設置泄壓孔，防止閥體中腔的異常升壓。閥門材料進行低溫沖擊試驗，確保材料在低溫下不會發生脆性破壞。用于-101℃以下的低溫閘閥，閥門零部件在精加工前進行深冷處理。
主要性能參數
|
型號 |
壓力級 (LB) |
工作壓力 (MPa) |
適用溫度 (℃) |
適用介質 |
|
DZ11H-150(Lb) |
150 |
2.0 |
-196℃ |
液氮、液氨、甲烷、乙烯、二氧化碳等 |
|
DZ11H-300(Lb) |
300 |
5.0 |
|
DZ11H-600(Lb) |
600 |
10.0 |
|
DZ11H-800(Lb) |
800 |
14.0 |
|
DZ61H-150(Lb) |
150 |
2.0 |
-196℃ |
液氮、液氨、甲烷、乙烯、二氧化碳等 |
|
DZ61H-300(Lb) |
300 |
5.0 |
|
DZ61H-600(Lb) |
600 |
10.0 |
|
DZ61H-800(Lb) |
800 |
14.0 |
零部件材料
|
型號 |
材料 |
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
DZ11H-150(Lb) |
低溫鋼、LCB、不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
DZ11H-300(Lb) |
|
DZ11H-600(Lb) |
|
DZ11H-800(Lb) |
|
DZ61H-150(Lb) |
低溫鋼、LCB、不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
DZ61H-300(Lb) |
|
DZ61H-600(Lb) |
|
DZ61H-800(Lb) |

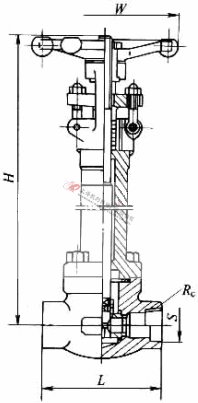

外形結構圖
主要外形及結構尺寸 (mm)
|
DN |
S/mm |
T/in |
W/mm |
H（開）/mm |
重量/kg |
|
in |
mm |
JNSI |
JIS |
|
½ |
15 |
21.8 |
22.2 |
½ |
125 |
333 |
7.1 |
|
¾ |
20 |
27.1 |
27.7 |
¾ |
125 |
360 |
9.4 |
|
1 |
25 |
33.8 |
34.5 |
1 |
160 |
407 |
13.5 |
|
1¼ |
32 |
42.6 |
42.2 |
1¼ |
160 |
475 |
15.0 |
|
1½ |
40 |
48.7 |
49.1 |
1½ |
180 |
475 |
17.8 |
|
2 |
50 |
61.1 |
61.1 |
2 |
200 |
551 |
28.0 |
聲明：【DZ61Y鍛鋼低溫閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DZ61Y鍛鋼低溫閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
